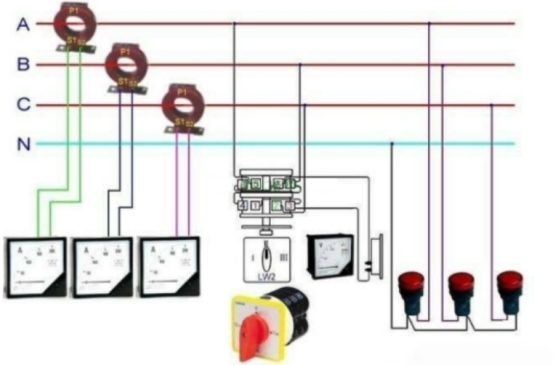

電流互感器是一種特別的變壓器，它的作用是把大電流變成標準小電流，配合檢測外表、計量外表和繼電器等設備作業。這樣可以起到擴展外表檢測規劃，行進電路的穩定性和安全性的作用。電流互感器的電流接線原理圖如下圖所示，電流互感器的一次線圈串聯在一次主電路中，其二次接入的外表和繼電器的線圈也全部是串聯的。

往常我們?cè)谶x用電流互感器時首要思索變比和精確度這兩個技術參數。

1、變比

電流互感器二次側額定電流值都為5A或1A，一般情況下選擇5A。檢測電流互感器常用的變比有5/5、10/5、15/5、20/5、25/5、30/5、40/5、50/5、75/5、100/5、150/5、200/5、250/5、300/5、400/5、500/5、600/5、750/5、800/5等，那么怎樣正確的選擇電流互感器的變比呢?

《電力設備的電檢測外表設備設計標準》中規則"指針式檢測外表檢測規劃的選擇，宜確保電力設備額定值指示在外表標度尺的2/3處。"根據這個標準我們可以用下面的公式選取電流互感器的變比N。

這個公式中I為回路的最大負荷電流，0.7的含義是最大負荷電流時指示指在外表盤的70%處，5為電流互感器二次額定

N=-

0.7×5

電流值。然后根據核算的變比值選擇相應電流互感器的變比。比方，I為50A，根據核算公式可以得到N=14.29，所以選擇75/5變比的電流互感器。

2、精確度

電流互感器的精確度又稱為精度，因?yàn)殡娏骰ジ衅鞔嬖诒戎颠^錯和角過錯是不可避免的。電流互感器的精確度在數值上等于此比值過錯極限的百分?jǐn)?shù)。比方，0.5級的電流互感器的最大比值過錯為±0.5%。檢測電流互感器有0.1、0.2、0.5、1、3、5等級，維護用的電流互感器有5P、10P兩級。一般情況下，計量選擇0.2級，檢測選擇0.5級，一般監視外表選擇1級。

一起我們?cè)谶\(yùn)用電流互感器需要注意:電流互感器的二次側一定要接地，避免一次側高壓竄人二次側，危機設備和人生安全;注意電流互感器—、二側的極性，極性接錯嚴峻情況下燒損外表;電流互感器二次不能開路，制止二次側設備熔斷器，避免二次側開路感應出高電壓，危機人生安全。
